SPECIFIKACIJE
Garancija
10 year
Model

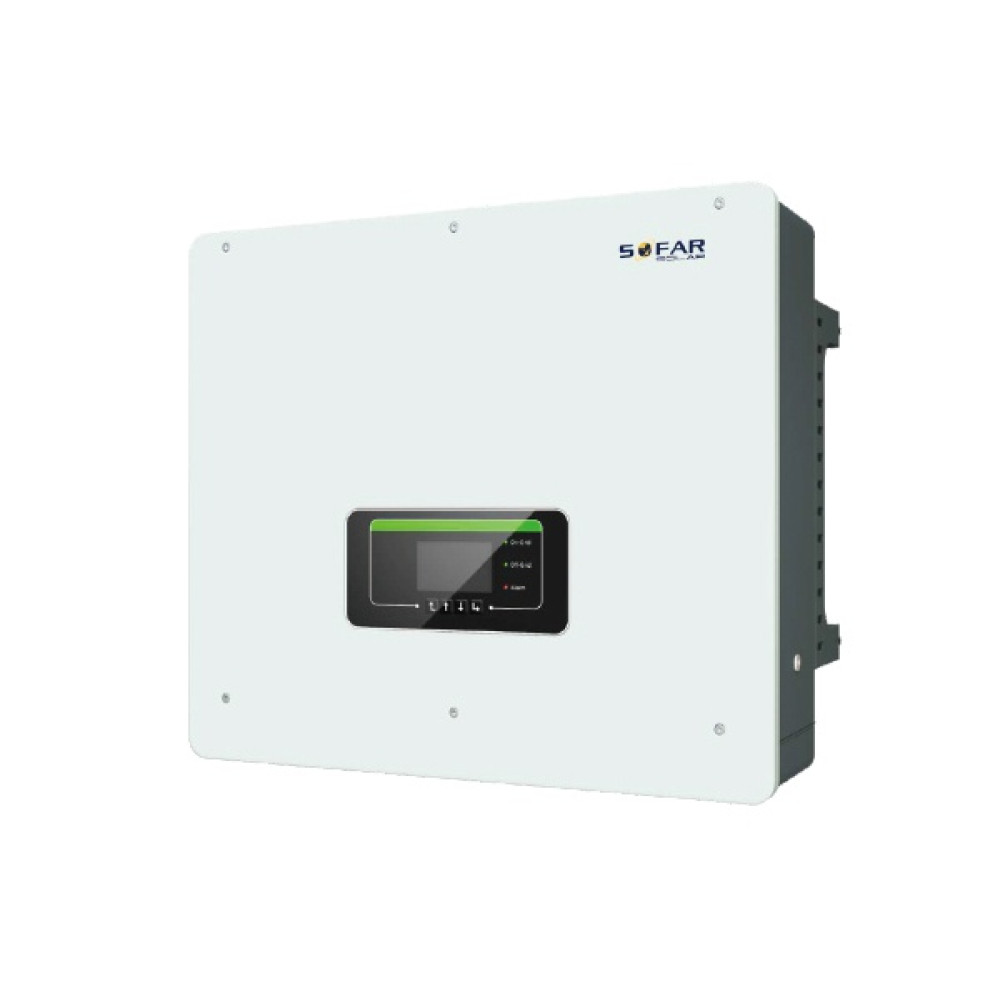

HYD 10KTL-3PH
Dimenzije Š x V x D
571,4 x 515 x 264,1 mm
Raspon radne temperature
-30 ~ +60 ℃
Komunikacija
RS485/Bluetooth/CAN2.0/ Ethernet, Opcionalno: WiFi
Max. nadmorska visina za rad
< 4000 m
Max. vlaga za rad
0~100%
Klasa zaštite IP
IP65
Otkrivanje otočnog rada
Da
Masa
37 kg
Ostalo
Buka: < 45dB
Najveća učinkovitost
98.2%
Učinkovitost Euro
97.7%
Baterija
Lithium-ion, Lead-acid
Broj ulaza baterije: 2
Raspon napona: 180 - 800 V
Raspon napona baterije za puno opterećenje: 200 - 800 V
Nazivna snaga punjenja/pražnjenja: 10000(5000/5000) W
Maks. struja punjenja/pražnjenja: 50 (25 / 25)
Maksimalna struja punjenja/pražnjenja, trajanje (A, s): 70 (35 / 35), 60
Strategija punjenja: Samoprilagodba na BMS
Sučelje: CAN (RS485)
Broj ulaza baterije: 2
Raspon napona: 180 - 800 V
Raspon napona baterije za puno opterećenje: 200 - 800 V
Nazivna snaga punjenja/pražnjenja: 10000(5000/5000) W
Maks. struja punjenja/pražnjenja: 50 (25 / 25)
Maksimalna struja punjenja/pražnjenja, trajanje (A, s): 70 (35 / 35), 60
Strategija punjenja: Samoprilagodba na BMS
Sučelje: CAN (RS485)
Ulazni podaci PV niza
Preporučena maks. PV ulazna snaga: 15 kW (7.5 / 7.5 kW)
Maks. istosmjerni napon: 1000 V
Radni napon pri pokretanju: 200 V
MPPT raspon napona: 180 - 960 V
Nominalni napon: 600 V
MPPT napon pune snage: 220 - 850 V
Maks. jakost struje: 25 / 25 A
Broj MPPT uređaja: 2
Broj nizova po MPPT uređaju: 2
Maks. istosmjerni napon: 1000 V
Radni napon pri pokretanju: 200 V
MPPT raspon napona: 180 - 960 V
Nominalni napon: 600 V
MPPT napon pune snage: 220 - 850 V
Maks. jakost struje: 25 / 25 A
Broj MPPT uređaja: 2
Broj nizova po MPPT uređaju: 2
Izlazni AC podaci (on-grid)
Nominalni napon: 10 kW
Nazivni napon mreže: 3 / N / PE, 230 / 400 V
Raspon napona mreže: 184 - 276 V
Nominalna rekvencija: 50 / 60 Hz
Raspon frekvencije: 45 Hz~55 Hz / 55 Hz~65 Hz
Faktor snage: 1
THDi (ukupna harmonička izobličenja): <3%
Nazivni napon mreže: 3 / N / PE, 230 / 400 V
Raspon napona mreže: 184 - 276 V
Nominalna rekvencija: 50 / 60 Hz
Raspon frekvencije: 45 Hz~55 Hz / 55 Hz~65 Hz
Faktor snage: 1
THDi (ukupna harmonička izobličenja): <3%
Zaštita od otočnog rada
Da
Izlazni AC podaci (back-up)
Nominalna snaga: 10 kW
Maks. izlazna snaga: 11000 V
Maks. izlazna snaga, trajanje: 20000 V, 60 s
Nazivna izlazna struja: 14.5 A
Maks. izlazna struja: 16 A
Nominalni izlazni napon: 3 / N / PE, 230 / 400 V
Nominalna frekvencija: 50 / 60 Hz
THDv: < 3%
Maks. izlazna snaga: 11000 V
Maks. izlazna snaga, trajanje: 20000 V, 60 s
Nazivna izlazna struja: 14.5 A
Maks. izlazna struja: 16 A
Nominalni izlazni napon: 3 / N / PE, 230 / 400 V
Nominalna frekvencija: 50 / 60 Hz
THDv: < 3%
Zaštita od obrnutog istosmjernog polariteta
Da
Otkrivanje kvara u nizu
Da
Zaštita od prenapona, izmjenični/istosmjerno
Da
Zaštita od izmjeničnog kratkog spoja
Da
Vrsta hlađenja
Prirodno
Zaslon
LCD
Certifikati i norma
EN 61000-6-1, EN61000-6-3
IEC 62109-1, IEC 62109-2, IEC 62040-1
VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16 / CEI 0-21, EN 50549, G98 / G99, UTE C15-712-1
IEC 62109-1, IEC 62109-2, IEC 62040-1
VDE V 0124-100, V0126-1-1, VDE-AR-N 4105, CEI 0-16 / CEI 0-21, EN 50549, G98 / G99, UTE C15-712-1
